器材党的个人修养，教你看懂MTF曲线图

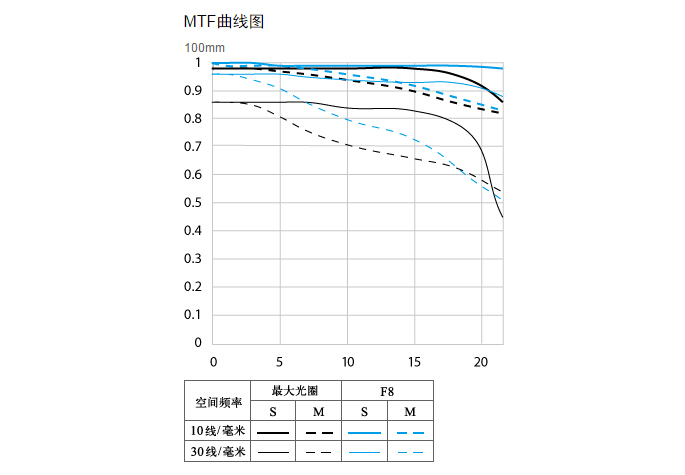

这就是MTF曲线图。
MTF曲线图能干嘛？它可以反映出镜头成像的分辨率。也仅仅是分辨率，因为诸如畸变、眩光、色散这些其他关于画质的指标一个都看不出来。
那为什么厂商只提供了这个数据？相信我，MTF是这些数据里最好认的了，何况你连这个图都不一定能看得懂。其次相对于一只镜头来说，好像大家对于画质最关心的还是锐不锐（分辨率）好不好吧。
如何看懂这个图，现在给大家讲解一下。
1.坐标解释

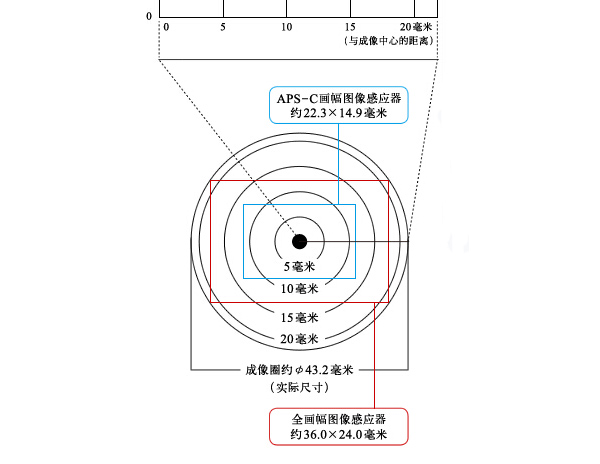

图的横坐标数字从0-20单位mm，表示的是从镜头中心到边缘的距离。
为什么到20多一点就没了？因为全画幅的传感器对角线距离是43.2mm，半径21mm多一点，对于135画幅系统而言，MTF曲线图从镜头中心（0mm）看到边缘（21mm）就够了，再长没有必要。
纵坐标从0-1是百分比的概念，1代表100%。标定着镜头的分辨率。

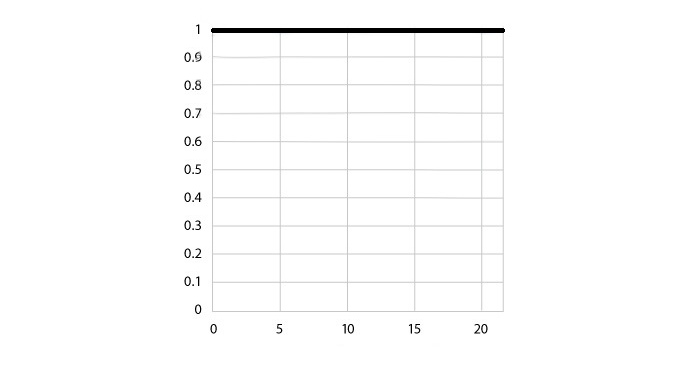

所以一只理想镜头的MTF曲线图是这样的：
这就是所谓的“天花板”，不过现实世界是不可能有这样的镜头，因为违背物理常识。一般镜头都是中心分辨率很高，越到边缘越差。（曲线不断向下的过程）
2.曲线解释
看颜色
横纵坐标都说明白了，终于可以看曲线了。看看图注，最好明白的就是颜色。
黑色：代表最大光圈时镜头的成像效果。
蓝色：代表最优光圈（F8）时镜头的成像效果。
拍过照片的人都知道，收光圈后镜头的分辨率会好些。所以也可以从图上看到，F8光圈下曲线更接近“天花板”。
注：并不是所有镜头F8光圈都是最优光圈，这只是相对约定俗成的概念。
看粗细
现在我们再来说说不太好懂的。从曲线上可以看见粗细不同的线。
粗线：10线/mm 代表镜头成像的反差或者说对比度。
细线：30线/mm 代表镜头成像的清晰度或者说锐度。
一般来说，你可能觉得有清晰度就够了，但是对于一只镜头来说，只有清晰度是不够的。
举个例子，正常照片是这样的：
仅有清晰度，没有对比度的话，片子就会变得傻锐，看着“发干”。
只有对比度，没有清晰度，片子反差很大，色彩浓郁，但是看着“很肉”。
这些“行话”你是不是都知道怎么回事了？
重要的事情再说一遍：实线代表着镜头的反差对比度，细线代表着镜头的锐度清晰度。
粗线在0.8以上表示镜头优秀，0.6合格；细线越靠近1约好。主要看实线，虚线可以作参考。
看虚实
现在就差这SM曲线没讲了，不——是“虚实”曲线。
实线：代表径向；径向指从镜头中心向外放射。
虚线：代表切向；切向指与径向垂直的线。
没明白请恶补初中几何。
与之前的线不同，这两条线要组合着看。如果SM线更接近，就表示镜头的焦外成像越真实。就是焦外像奶油，很油润。如果SM曲线很远，就是焦外成像二线性很明显，什么旋转焦外、鱼鳞焦外之类的。
这就是MTF曲线图的全部知识，你可以找来现有镜头的曲线图看着玩玩。值得一提，曲线图都是在最远合焦距离处测试的，不是无穷远处合焦情况又不一样。
所以看懂这幅图，好像并没有什么卵用。但是你可以和别人吹牛B啊！
